About
ブランド特徴
高発色ファブリック
鮮やかな白、締まった黒。通常の外照、内照サインでは再現できない高発色性。その秘密はファブリックに施した特殊技術にあります。
優れたデザイン性
押さえ縁がなく、フレームレスですっきりとしたデザイン。面板ギリギリまで表示でき、フリーなビジュアル表現が可能です。

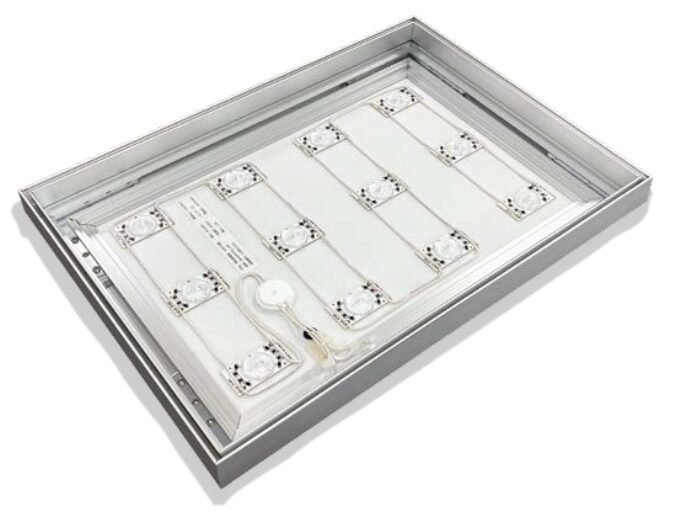

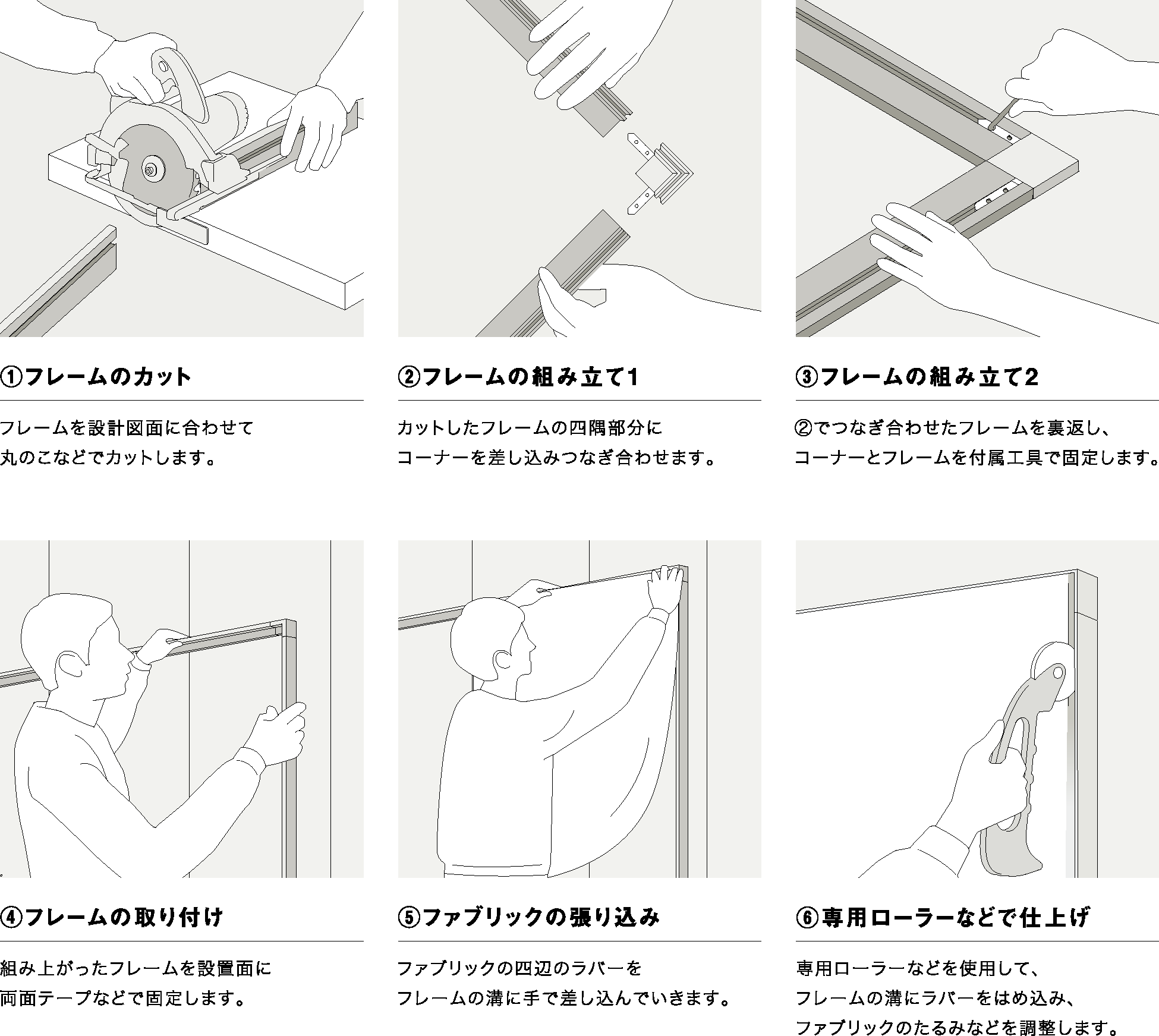

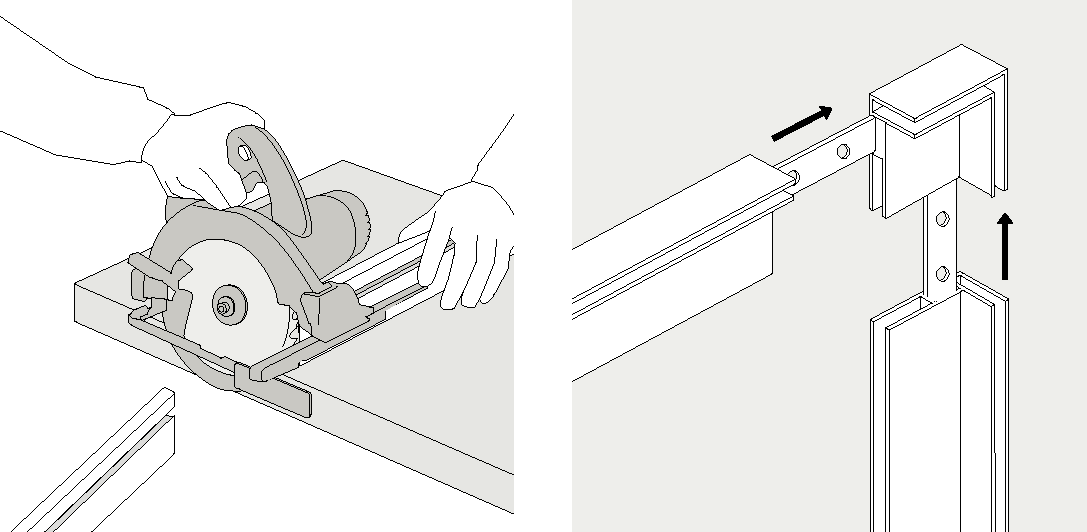

超易施工

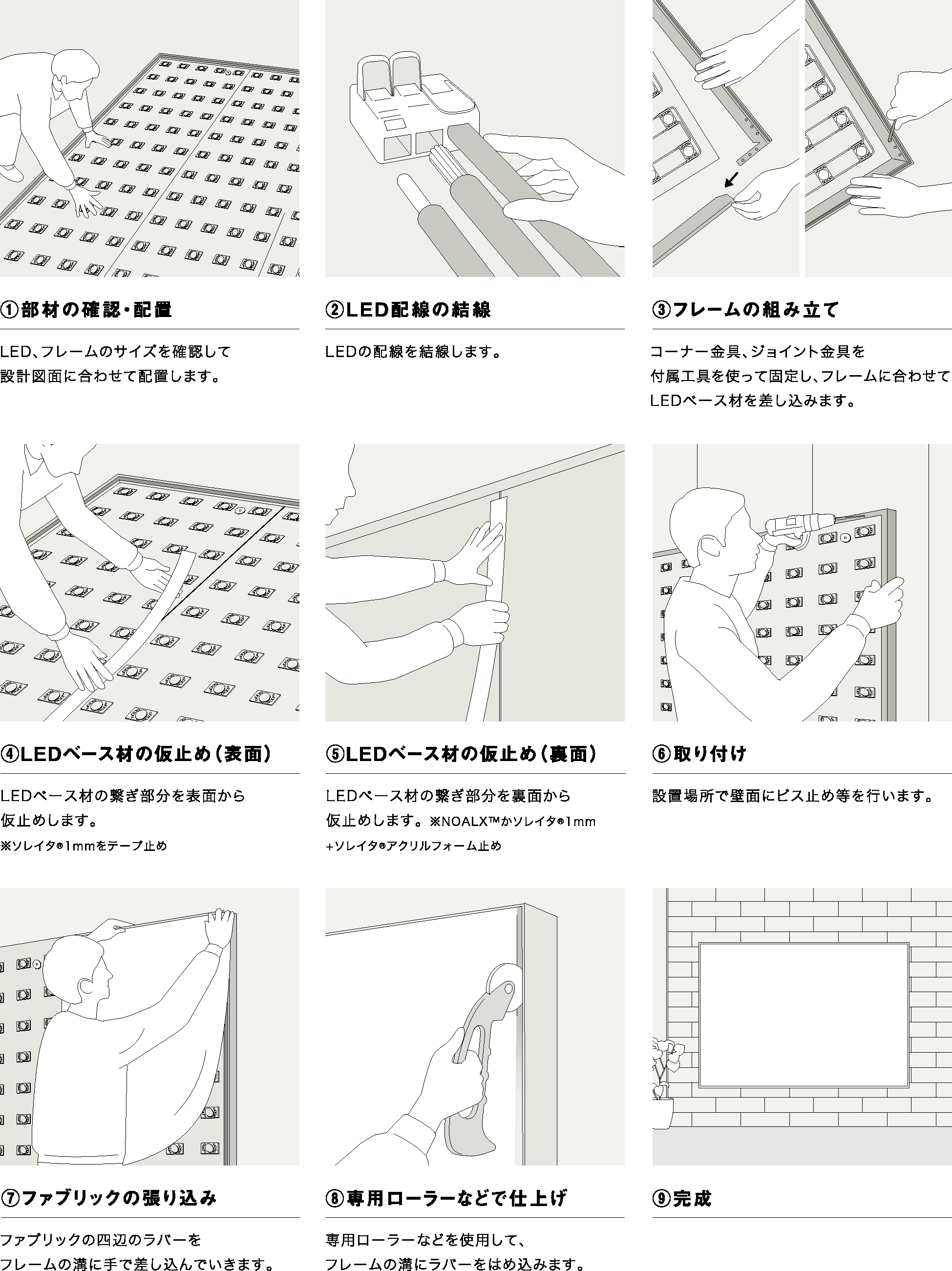

ベース材とフレーム、印刷物だけのシンプルな構造で、組み立てには特殊な工具も経験も不要な超易施工です。
省人化・省力化
サイズ指定をするだけでLEDと一体化されたベース材（アルミ複合板）、カット済みのフレーム、ラバーが縫製された印刷済みのファブリックが届くので、後は現場で組み立てるだけ。究極の省人化・省力化が可能です。
わずか３５mm厚
全面均一な明るさを表現するためにエッジライト方式ではなく、バックライト方式を採用。バックライト方式では不可能だった厚さ35mmという薄さを実現。
誰でもシワなく取り付け
特許技術に基づいたフレーム構造で、不慣れな方でもシワなく容易に施工が可能です。※1 特許登録済
環境負荷低減

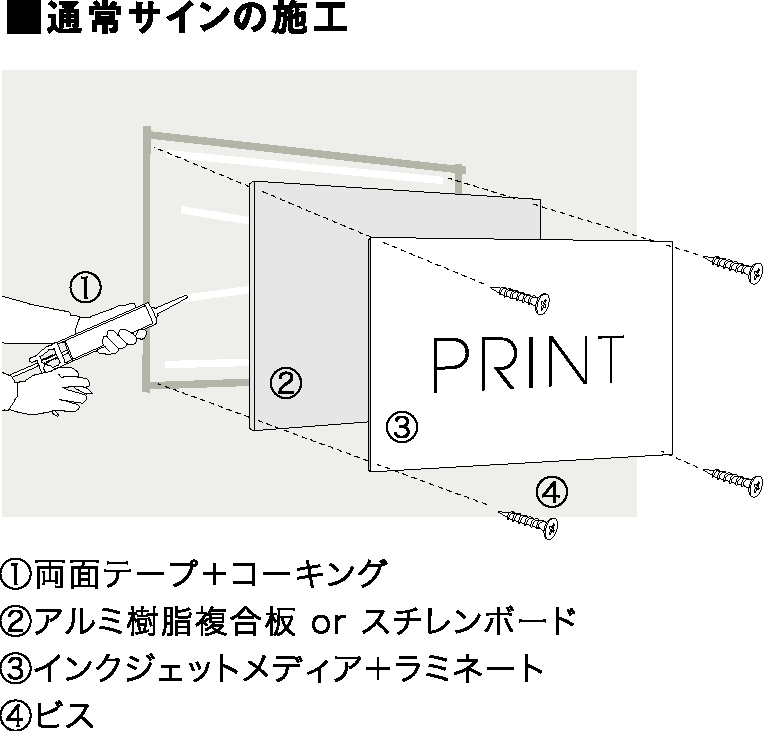

従来の電飾サインのようなアクリル板に塩ビシートを貼る施工に比べ、ファブリックをフレームに取り付けるだけなので環境負荷を減らせます。
また部材は再利用できるため環境に優しく、不要なファブリックは非塩ビのためリサイクルも可能です。
低コスト実現
３５mmの薄さにも関わらず、LEDは１００mmピッチ。アルミ複合板もLEDもフレームも必要な量しか使用しないため、低コストを実現しました。

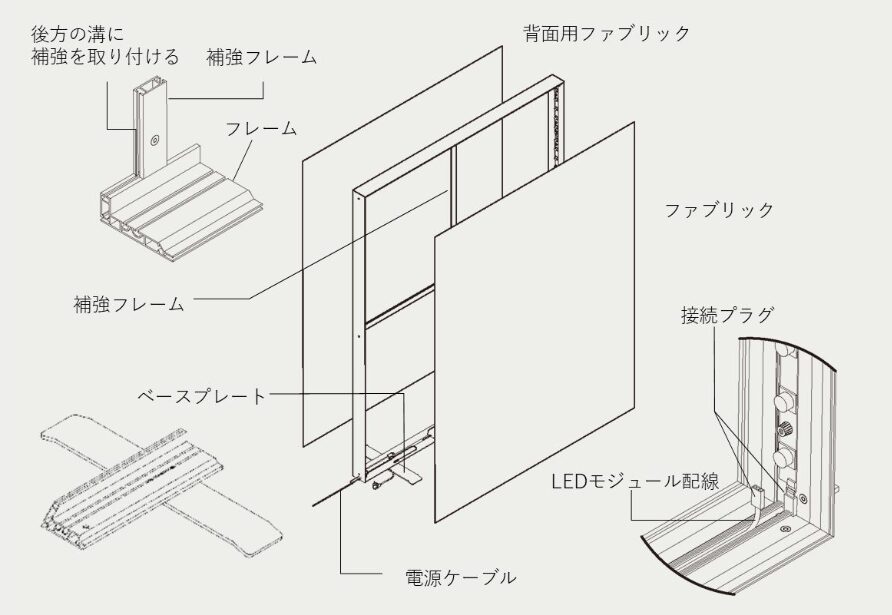

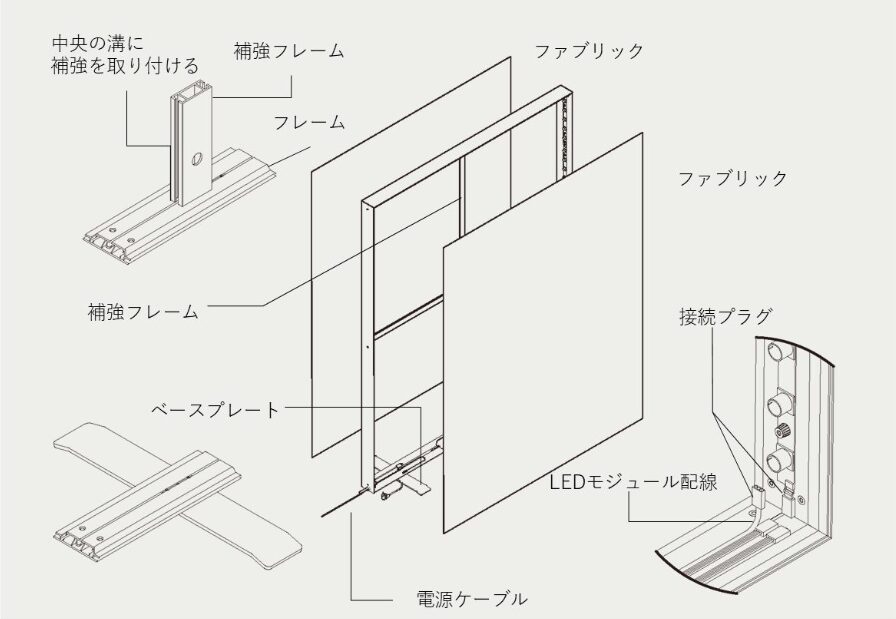

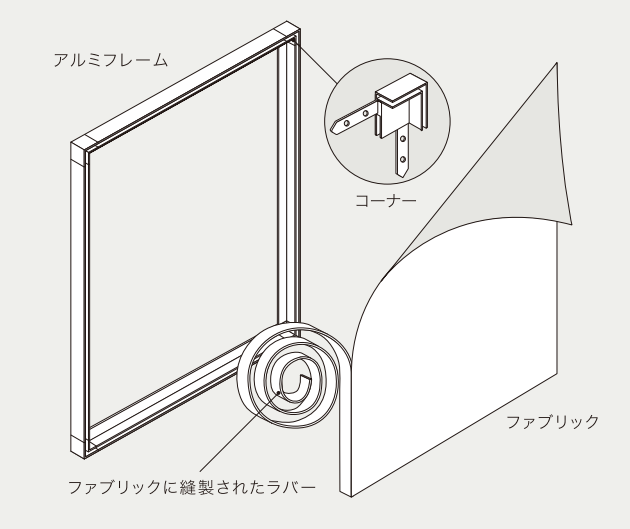

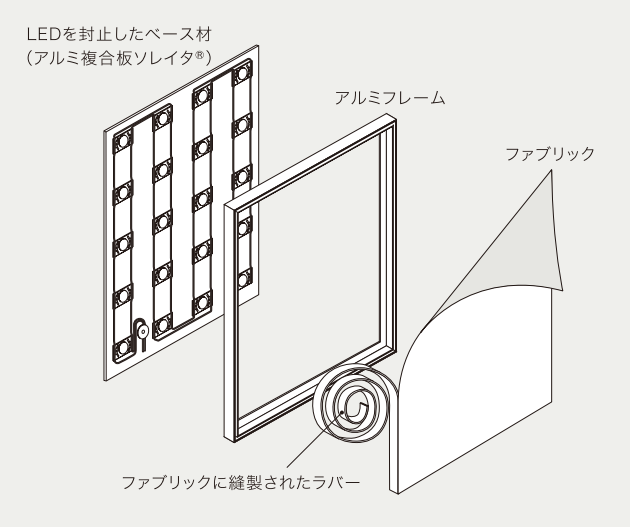

QWALXを構成する4つの部材

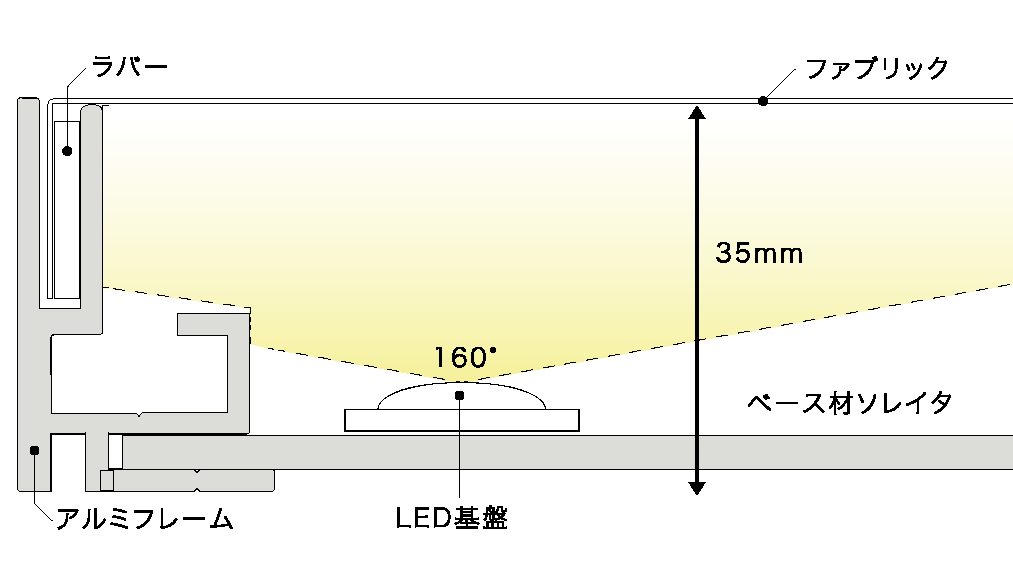

QWALXの断面図
Advantages
優位性
ファブリック
光を拡散するスノーホワイトファブリック！ FD-M8001M
＊ファブリックの色をスノーホワイトにすることで色の再現性を大幅にアップ。
＊同じ光源でもより明るく見えるようにファブリックの透過率を大幅にアップ。
＊特殊表面処理技術により光を拡散。さらに透過率を上げることで生じる光ムラを抑制。

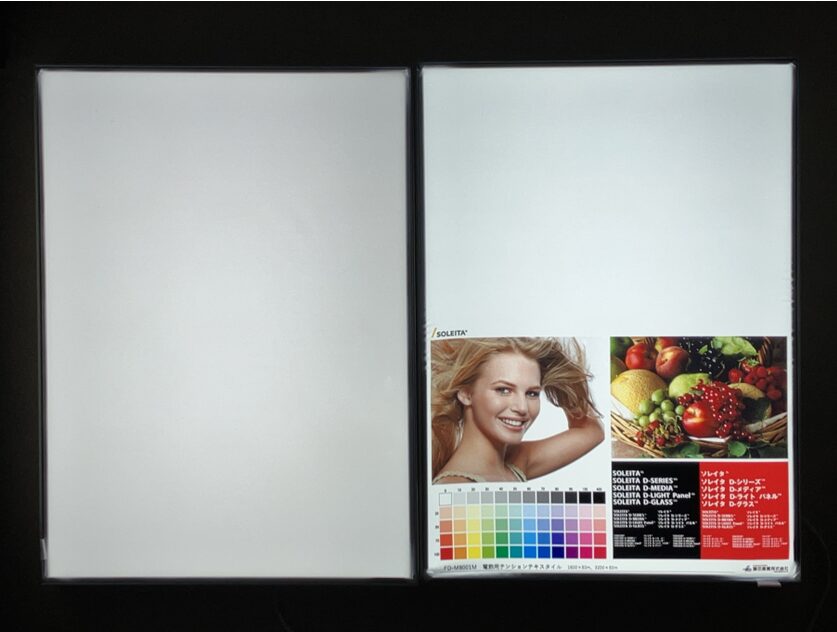

＜画像1＞同じ光源でクヲルクスと一般的なファブリックサインの明るさを比較。
左：A社ファブリック
右：テンションテキスタイルFD-M8001M

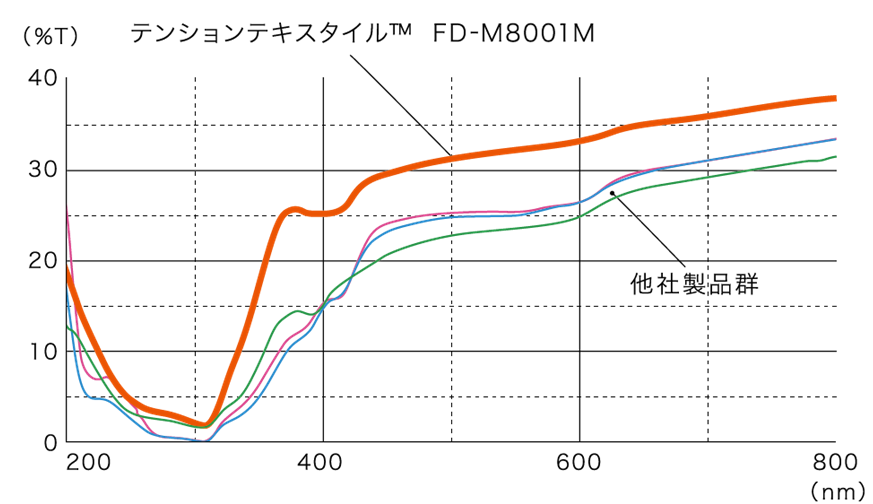

＜図1＞同じ光源でクヲルクスと一般的なファブリックサインの透過率をテスト。
他社製品よりも２０％以上照度があがります。
フレーム
誰でもシワなく取付け。秘密はフレームの構造！

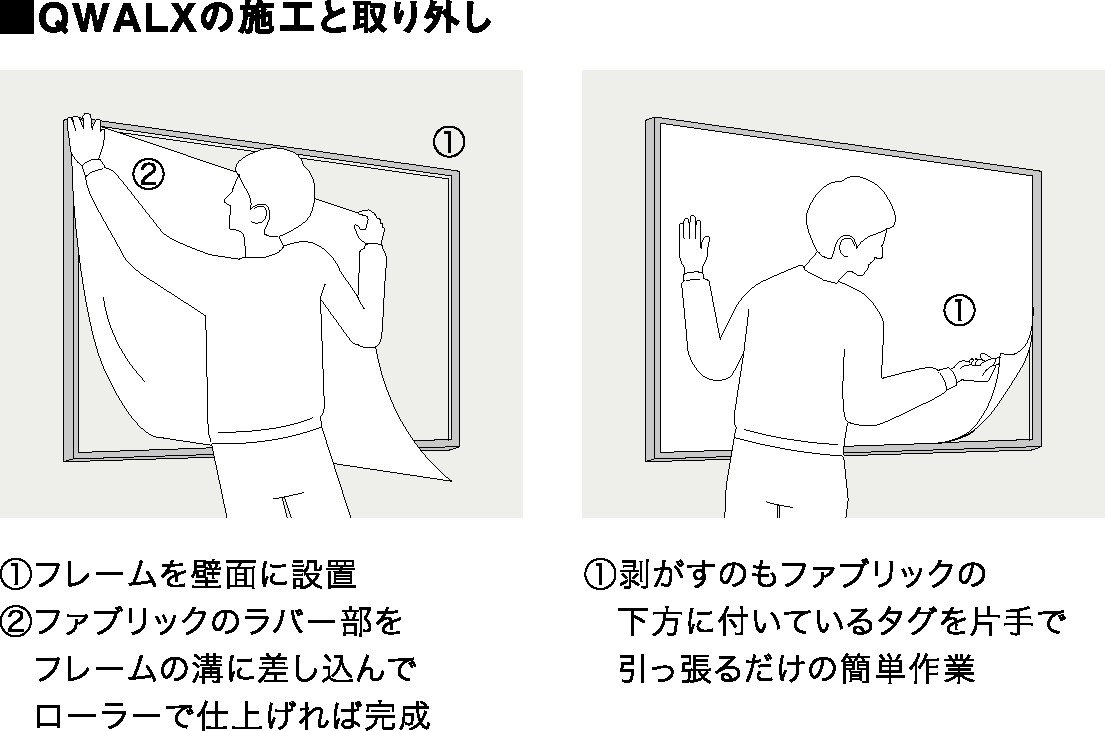

＊独自フレーム構造で、不慣れな方でもシワなく容易に施工が可能です。
ファブリックに付けられたラバー部分を、ローラーなどでアルミフレームの溝に押し込むことでファブリックが奥まで押し込まれ、テンションがかかりシワなく取付けができます。＊1 特許登録済み

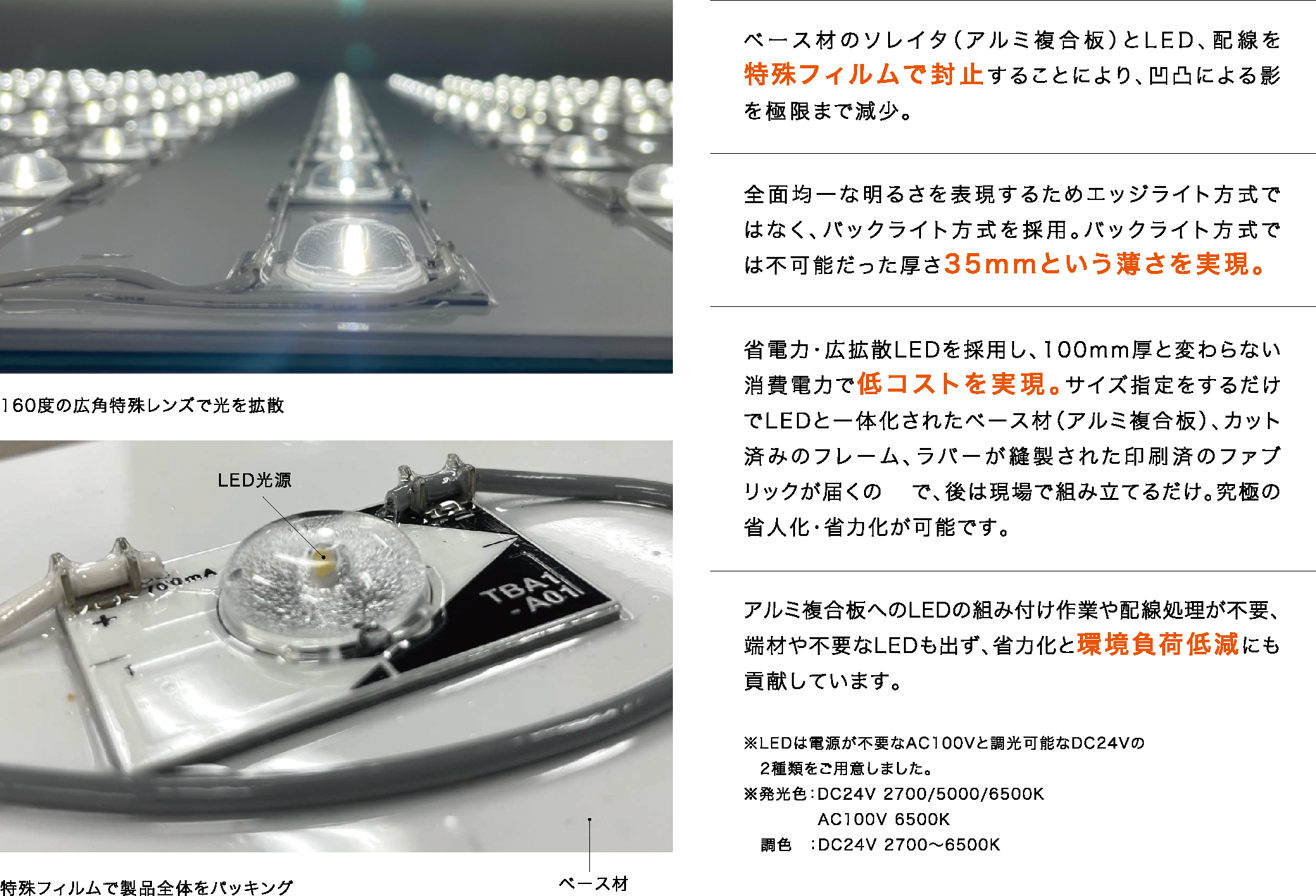

LED光源
１６０度の広角特殊レンズで光を拡散
特殊フィルムで製品全体をパッキング
ベース材とLEDを一体化した少量化設計
＊ベース材のソレイタ（アルミ複合板）とLED、配線を特殊フィルムで封止することにより、凹凸による影を極限まで減少。
＊配光角度１６０度の広角レンズを採用したことにより超薄型バックライト方式が実現。
＊全面均一な明るさを表現するため、エッジライト方式ではなくバックライト方式を採用。
アルミ複合板へのLEDの組み付け作業や配線処理が不要、端材や不要なLEDも出ず、省力化と環境負荷削減にも貢献しています。
※LEDは電源が不要なＡＣ１００Ｖと調光可能なＤＣ２４Ｖの２種類をご用意しました。
※発光色：ＤＣ２４Ｖ ２７００/５０００/６５００Ｋ
ＡＣ１００Ｖ ６５００Ｋ
調 色：ＤＣ２４Ｖ ２７００～６５００Ｋ
ラバー
屋外などで長期間掲出する場合は強風にも耐えられるロックラバーがお勧め。
頻繁に交換するサインには誰でも簡単に交換できて環境にも優しいecoラバーを。
用途によって選べる２種類のラバーを製品化
＊風速76ｍ※にも耐えられるロックラバー※1と、定期的な交換が容易なうえ、非塩ビ製で環境負荷の少ないecoラバーをご用意しました。クヲルクスを使用する場所や期間に応じてお選びください。※１ 特許登録済み
※耐風圧試験 QWALX フレーム７５
1,200×2,400mm 風速７６m 正圧・負圧
試験場所 建材試験センター
